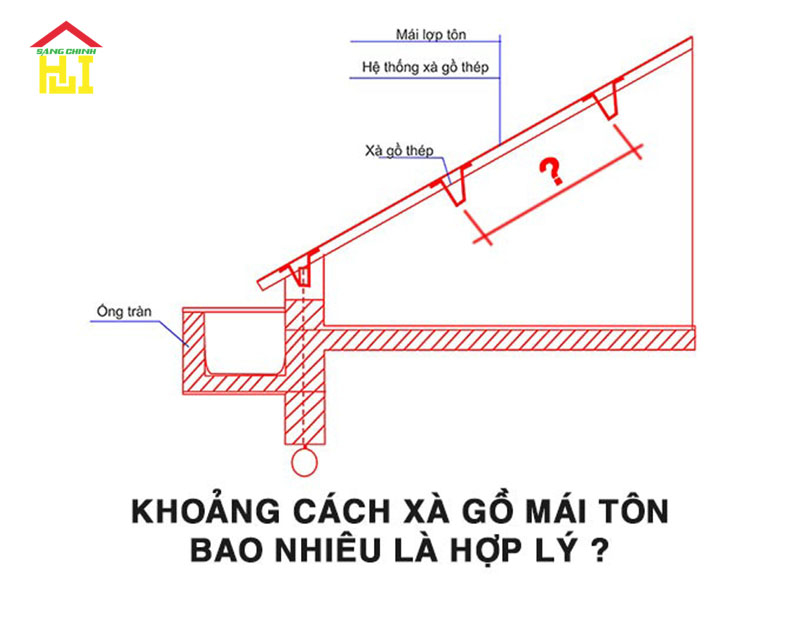

Cách tính toán khoảng cách xà gồ cho mái nhà công nghiệp?

Trong xây dựng nhà công nghiệp, việc thiết kế và bố trí hệ thống mái nhà đóng vai trò quan trọng trong việc đảm bảo độ bền, an toàn và hiệu quả sử dụng. Một trong những yếu tố then chốt cần được tính toán kỹ lưỡng là khoảng cách giữa các xà gồ – bộ phận chịu lực chính của mái nhà. Khoảng cách xà gồ không chỉ ảnh hưởng đến khả năng chịu tải mà còn liên quan đến chi phí vật liệu và hiệu quả kinh tế của công trình. Trong bài viết này, chúng ta sẽ cùng tìm hiểu cách tính toán khoảng cách xà gồ cho mái nhà công nghiệp một cách chi tiết, khoa học và thực tế.

Xà Gồ Là Gì Và Vai Trò Trong Mái Nhà Công Nghiệp

Xà gồ là các thanh thép hoặc vật liệu kim loại khác được sử dụng để支撑 (chống đỡ) lớp vật liệu lợp mái như tôn lợp, đồng thời truyền tải trọng từ mái xuống hệ thống khung chính của công trình. Trong các nhà xưởng, nhà kho hoặc nhà máy công nghiệp, xà gồ thường được làm từ các loại thép như thép hình (thép chữ C, Z, U) hoặc thép hộp, tùy thuộc vào yêu cầu thiết kế và tải trọng.

Vai trò của xà gồ bao gồm:

• Chịu lực từ tải trọng mái (trọng lượng bản thân, gió, mưa, tuyết nếu có).
• Đảm bảo độ ổn định cho hệ thống mái.
• Tạo khung đỡ cho các tấm lợp hoặc vật liệu cách nhiệt.

Vì vậy, việc xác định khoảng cách giữa các xà gồ cần dựa trên các yếu tố kỹ thuật như tải trọng, loại vật liệu lợp, kích thước xà gồ và điều kiện môi trường.

Các Yếu Tố Ảnh Hưởng Đến Khoảng Cách Xà Gồ

Trước khi đi vào cách tính toán, chúng ta cần hiểu rõ các yếu tố ảnh hưởng đến khoảng cách xà gồ:

1. Tải Trọng Tác Động Lên Mái
   Tải trọng bao gồm tải trọng tĩnh (trọng lượng của tôn lợp, xà gồ) và tải trọng động (gió, mưa, áp suất khí quyển). Khu vực địa lý cũng ảnh hưởng lớn, ví dụ như vùng ven biển thường có gió mạnh hơn, đòi hỏi khoảng cách xà gồ nhỏ hơn để tăng độ cứng.
2. Loại Vật Liệu Lợp Mái
   Nếu sử dụng tôn lợp mỏng, khoảng cách xà gồ cần nhỏ hơn để tránh hiện tượng võng hoặc biến dạng. Ngược lại, với các tấm lợp dày hoặc nặng hơn, khoảng cách có thể lớn hơn.
3. Kích Thước Và Chất Liệu Xà Gồ
   Xà gồ làm từ thép hình chữ C hoặc Z thường có khả năng chịu lực tốt hơn so với thép ống hoặc các loại thép khác. Kích thước (chiều cao, độ dày) của xà gồ cũng quyết định khoảng cách tối đa giữa chúng.
4. Góc Nghiêng Của Mái
   Mái dốc lớn thường chịu áp lực gió mạnh hơn, do đó khoảng cách xà gồ cần được điều chỉnh phù hợp.
5. Tiêu Chuẩn Thiết Kế
   Tại Việt Nam, các tiêu chuẩn như TCVN 5572:2018 (Kết cấu thép – Tiêu chuẩn thiết kế) hoặc các tài liệu kỹ thuật từ nhà sản xuất thép như barem thép sẽ là cơ sở để tính toán.

Công Thức Tính Toán Khoảng Cách Xà Gồ

Để tính toán khoảng cách xà gồ một cách chính xác, chúng ta cần áp dụng các công thức cơ học kết cấu. Dưới đây là quy trình cơ bản:

1. Xác Định Tải Trọng Tác Động
   Tải trọng phân bố đều trên mái (q) được tính bằng đơn vị kN/m², bao gồm:

   • Trọng lượng bản thân của tôn lợp (tra cứu từ nhà sản xuất, ví dụ: tôn dày 0.4mm khoảng 4-5 kg/m²).
   • Trọng lượng xà gồ (dựa trên barem thép).
   • Tải trọng gió (theo TCVN 2737:2006 – Tải trọng và tác động).

   Ví dụ: Tôn lợp 5 kg/m², xà gồ 3 kg/m², tải trọng gió 1 kN/m² → Tổng tải trọng q = 1.3 kN/m².

2. Chọn Kích Thước Xà Gồ
   Dựa trên tải trọng và nhịp khung (khoảng cách giữa các cột), chọn loại xà gồ phù hợp (thường là thép C hoặc Z). Ví dụ: Xà gồ C150x50x20x2.0mm (cao 150mm, dày 2mm).

3. Tính Momen Uốn Tối Đa (M)
   Với xà gồ chịu tải phân bố đều, momen uốn tối đa được tính bằng công thức:
   M=q⋅L28M = \frac{q \cdot L^2}{8} M = 8 q⋅L 2​
   Trong đó:

   • q q q: Tải trọng phân bố (kN/m).
   • L L L: Khoảng cách giữa các điểm tựa (nhịp xà gồ, m).

4. Kiểm Tra Ứng Suất
   Ứng suất uốn tối đa trong xà gồ không được vượt quá giới hạn chảy của thép (thường là 250 MPa với thép thông dụng). Công thức:
   σ=M⋅yI≤σchảy\sigma = \frac{M \cdot y}{I} \leq \sigma_{chảy} σ = I M⋅y​ ≤ σ chảy​
   Trong đó:

   • M M M: Momen uốn (kNm).
   • y y y: Khoảng cách từ trục trung hòa đến mép ngoài (m).
   • I I I: Momen quán tính của tiết diện xà gồ (tra từ barem thép).

5. Xác Định Khoảng Cách Tối Đa (L)
   Từ các bước trên, điều chỉnh L L L sao cho ứng suất không vượt quá giới hạn. Thông thường, khoảng cách xà gồ dao động từ 1.2m đến 1.8m với mái nhà công nghiệp.

Ví Dụ Minh Họa

Giả sử:

• Tải trọng q = 1.3 kN/m².
• Xà gồ C150x50x2.0mm, nhịp khung 6m.
• Thép có giới hạn chảy 250 MPa.

Bước 1: Tính momen uốn với L=1.5m L = 1.5m L = 1.5m:
M=1.3⋅1.528=0.3656 kNmM = \frac{1.3 \cdot 1.5^2}{8} = 0.3656 \, kNm M = 8 1.3⋅1.5 2​ = 0.3656 kNm.

Bước 2: Tra bảng barem thép, momen quán tính I=1.8×10−5 m4 I = 1.8 \times 10^{-5} \, m^4 I = 1.8 × 10 −5 m 4, y=0.075m y = 0.075m y = 0.075m.
σ=0.3656⋅0.0751.8×10−5=152.3 MPa<250 MPa\sigma = \frac{0.3656 \cdot 0.075}{1.8 \times 10^{-5}} = 152.3 \, MPa < 250 \, MPa σ = 1.8×10 −5 0.3656⋅0.075​ = 152.3 MPa < 250 MPa.

Kết luận: Khoảng cách 1.5m là phù hợp.

Lưu Ý Khi Thi Công Xà Gồ

• Chọn Vật Liệu Chất Lượng: Sử dụng các sản phẩm từ thép tấm, thép tròn đặc hoặc inox nếu cần chống ăn mòn.
• Lắp Đặt Chính Xác: Đảm bảo xà gồ được cố định chắc chắn bằng phụ kiện thép như bu lông, đai ốc.
• Kiểm Tra Thực Tế: Sau khi tính toán, cần thử nghiệm tải trọng để đảm bảo an toàn.

Đơn Vị Cung Cấp Xà Gồ Uy Tín

Nếu bạn đang tìm kiếm nhà cung cấp xà gồ và vật liệu thép chất lượng, hãy tham khảo Công ty TNHH Tôn Thép Sáng Chinh. Với hệ thống nhà máy hiện đại và kho bãi rộng khắp, Sáng Chinh cung cấp đa dạng sản phẩm như xà gồ, thép hình, thép hộp, và tôn lợp.

Thông tin liên hệ:

• Trụ sở: Số 260/55 đường Phan Anh, P. Hiệp Tân, Q. Tân Phú, TP. HCM.
• Nhà máy 1: Số 43/7B đường Phan Văn, Bà Điểm, Hóc Môn, TP.HCM.
• Nhà máy 2: Số 1178 Nguyễn Văn Bứa, Hóc Môn, TP. HCM.
• Nhà máy 3: Số 29/1F ấp Tân Hòa, xã Tân Hiệp, Hóc Môn, TP.HCM.
• Email: thepsangchinh@gmail.com
• Hotline: 097 5555 055 | 0907 137 555 | 0937 200 900
• Website: https://sangchinhsteel.vn/

Kết Luận

Tính toán khoảng cách xà gồ cho mái nhà công nghiệp không chỉ đòi hỏi kiến thức kỹ thuật mà còn cần sự cẩn thận trong việc lựa chọn vật liệu và thi công. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và chi tiết về quy trình này. Để biết thêm thông tin, bạn có thể tham khảo tại Cách tính toán khoảng cách xà gồ cho mái nhà công nghiệp.
